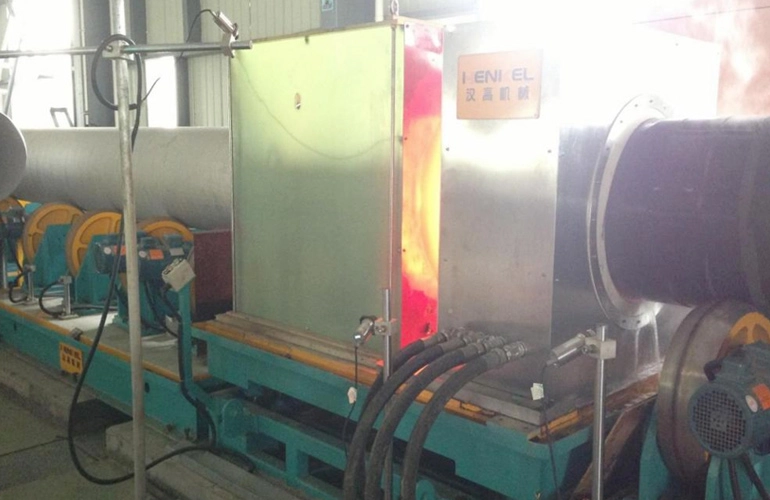

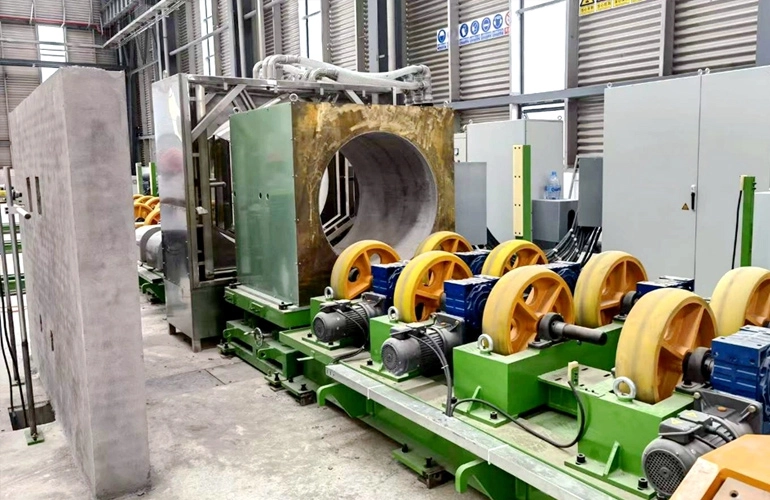

التسخين بالحث

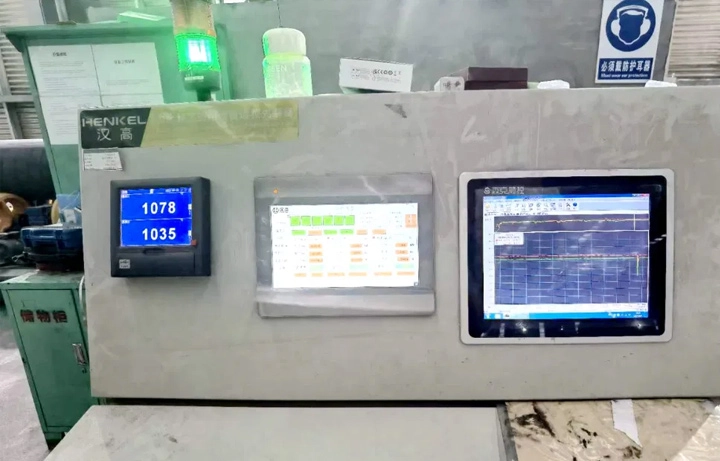

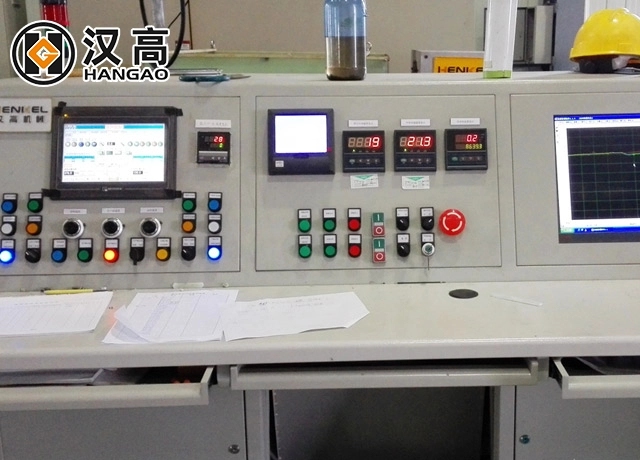

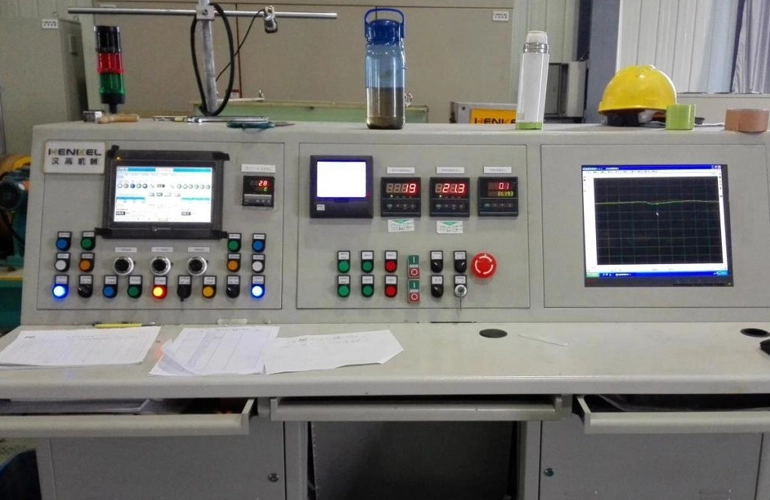

جدول التحكم
تغذية
تبريد بالرش السائل

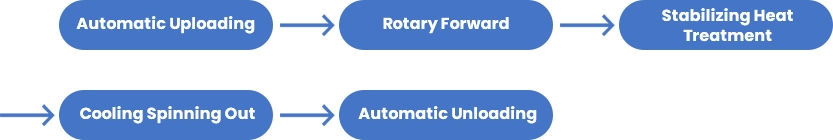

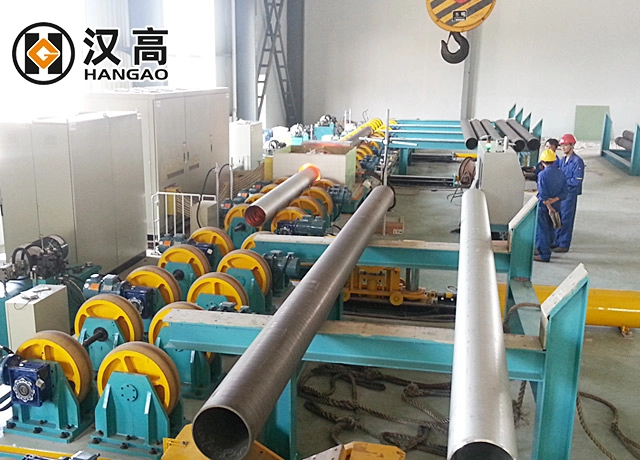

أولاً: تدفق العمليات
1. التغذية التلقائية
① توضع الأنابيب الفولاذية على رف التغذية في منطقة التغذية. يقوم جهاز التغذية بنقل
يتم وضع الأنابيب الفولاذية على البكرات الدوارة ثم تعود إلى منطقة التغذية في انتظار الأنبوب التالي.

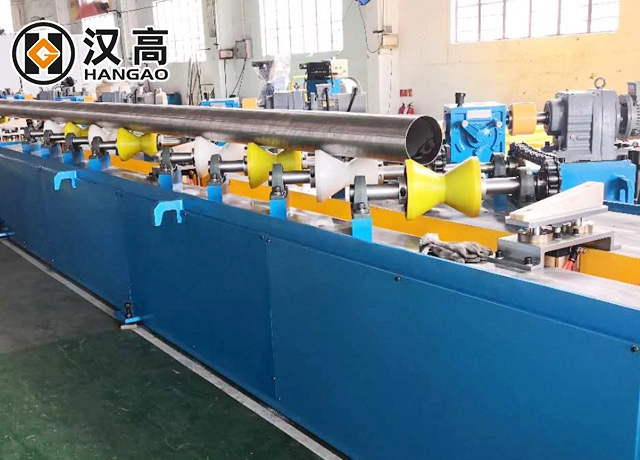

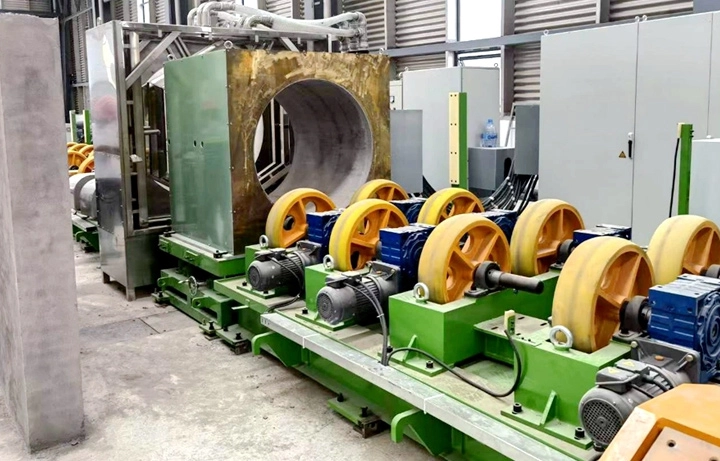

2. بكرات النقل
٢- تدور الأنابيب الفولاذية بسرعة ثابتة وفقًا للمواصفات المحددة مسبقًا على خط الإنتاج
ثم تدخل إلى ملف الحث. وعندما يكتشف مفتاح كشف التغذية نهاية الأنبوب الفولاذي،
يتم تشغيل جهاز التغذية في منطقة التغذية. بعد تحميل الأنبوب الفولاذي، يزداد تسارع التغذية
يتم الضغط على الزر لتسريع الأنبوب للحاق بنهاية الأنبوب السابق. ثم يتم تحريره.
يعيد الزر سرعة المعالجة الحرارية إلى وضعها الطبيعي. وذلك لاستيعاب أنابيب فولاذية بأقطار مختلفة.
يمكن تعديل سرعة التسارع بالضغط على الزر.
3. التلدين

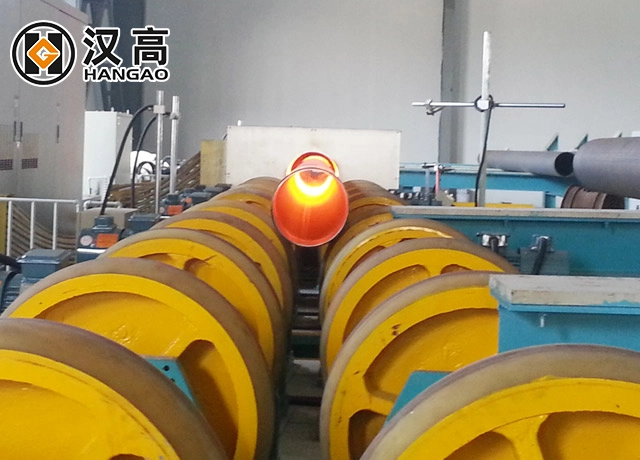

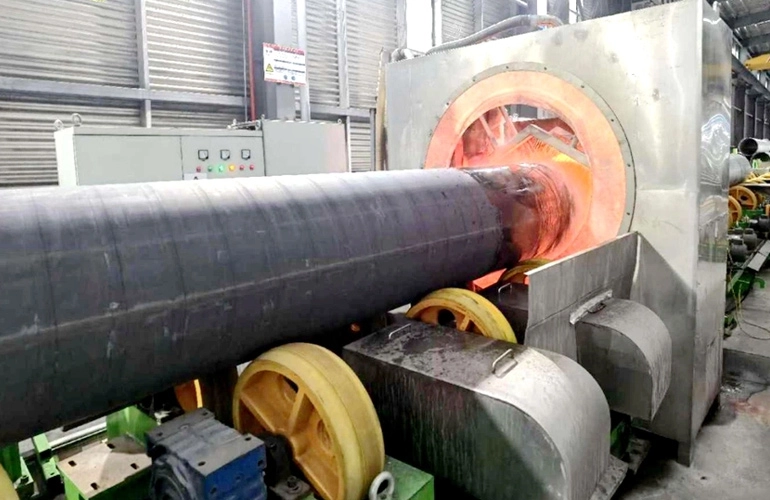

③ عند دخول الأنبوب الفولاذي إلى ملف الحث، يتم تشغيل الطاقة وضبطها لجلب
درجة حرارة الأنبوب الفولاذي إلى 1050~1080 درجة مئوية.
4. التبريد بالرش
④ بعد عملية التلدين، يدخل الأنبوب منطقة التبريد السريع، حيث يتم استخدام جهاز رش بزاوية 360 درجة لـ
ضمان تبريد أكثر تجانسًا.
5. بكرات الإخراج
⑤ عند اكتمال عملية تلدين الأنابيب الفولاذية، يتم الكشف عن نهاية الأنبوب عن طريق فصل الأنبوب
مفتاح الكشف، قسم السرعة القابلة للتعديل لمخرج الأنبوب يتم تشغيله لتسريع عملية الفصل
الأنبوب الفولاذي عند الموضع (6 أمتار/12 مترًا). (تشغيل الحافة الصاعدة)، سرعة الفصل السريع هي
قابل للتعديل.

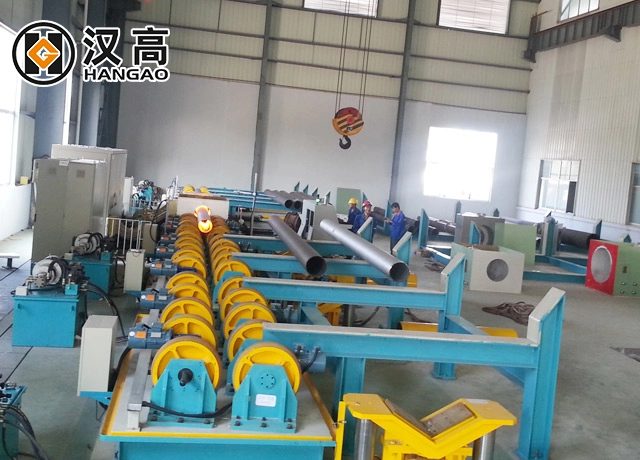

6. التفريغ التلقائي
⑥ عندما يدور الأنبوب الفولاذي بسرعة إلى نقطة الكشف (6 أمتار، 12 مترًا)، يتم تشغيل الإشارة،
وتقوم آلة التفريغ بنقل الأنبوب الفولاذي من البكرات إلى رف التفريغ ثم تعود إلى
وضعها الأصلي في انتظار الأنبوب التالي.
لا حاجة للتسخين المسبق
ابدأ وتوقف في أي وقت.
أقصى قطر خارجي يصل إلى 1219 مم.
زادت الكفاءة بنسبة 50%.
ضمان استقامة الأنابيب

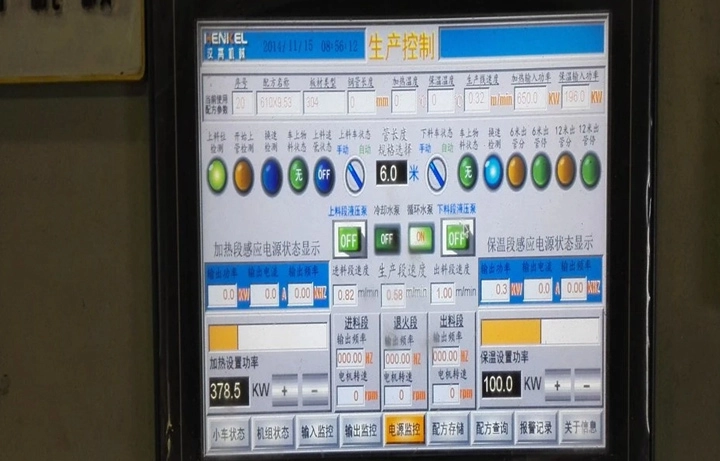

لوحة تحكم متكاملة، تصميم التحكم الرقمي الحاسوبي، سهلة التشغيل.
وحدة IGBT مستوردة، أكثر كفاءة من طريقة التسخين التقليدية
سرعة تسخين عالية
يتم تسخين سطح قطعة العمل بشكل متساوٍ، ويتأكسد بشكل غير سهل.
| مادة | الفولاذ المقاوم للصدأ من سلسلة 300؛ الفولاذ المقاوم للصدأ المزدوج 2205؛ سبيكة أساسها النيكل |
| قطر الأنبوب | Φ219-1219 مم |
| سمك الجدار | 3.0-16 مم |
| طول الأنبوب الفولاذي | 5.8-12 متر |
| سرعة الإنتاج | 0.1-1.0 متر/دقيقة |
| نموذج | وزارة الصحة والخدمات الإنسانية-L-1200/500 |
| قوة | 1200 كيلوواط + 500 كيلوواط |
| الجهد االكهربى | تيار متردد ثلاثي الأطوار 380 فولت، 50 هرتز |
| التردد الرنيني | 700 هرتز - 2 كيلو هرتز (تتبع تلقائي) |
| قابل للتعديل كهربائياً | 1%-100% |
| الاستخدام | قوالب الصلب |
| وقود | كهرباء |
| نطاق التطبيق | أنبوب مياه / خط أنابيب نفط |
| المادة المستخدمة | الفولاذ الكربوني، والفولاذ ثنائي الطور، والفولاذ المقاوم للصدأ |
| نطاق القطر الخارجي | 219-762 مم |
| سماكة | 3.0-20.0 مم |
| درجة حرارة | 1050-1200 |
| وقت التسخين المسبق | 10 ثوانٍ |
| الطاقة (واط) | 1600 كيلوواط |
| الأبعاد (الطول × العرض × الارتفاع) | 0 |
| نوع التحكم | وحدة التحكم المنطقية القابلة للبرمجة (وحدة التحكم المنطقية القابلة للبرمجة (PLC)) |
| نوع التدفئة | التسخين بالحث |
| نوع التبريد | التبريد المائي |
| ضمان | سنة واحدة |
| خدمة ما بعد البيع | خدمات صيانة الآلات متوفرة لدى المهندسين في الخارج |
| مهلة | 45-90 يومًا |
| معيار | ASTM، DIN، ISO، بريطانيا العظمى وغيرها. |
| حزمة النقل | أغشية مقاومة للماء ومنصات نقالة |
| الطاقة الإنتاجية | 20 مجموعة في السنة |
| حجم العبوة | 32.00 سم × 1.50 سم × 1.80 سم |
| الوزن الإجمالي للعبوة | 25000.000 كجم |
